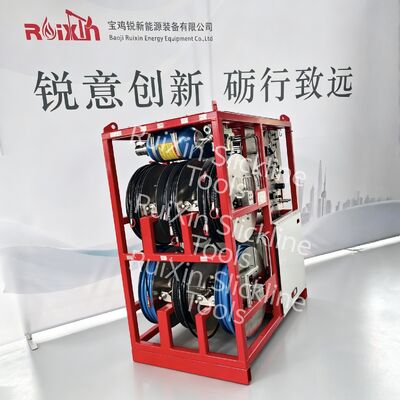

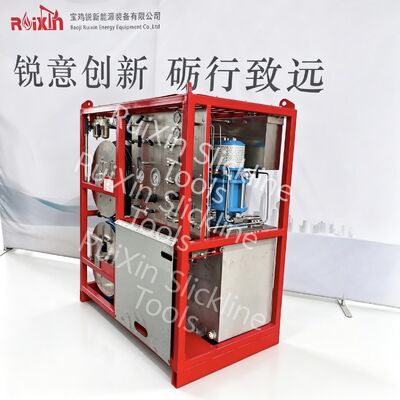

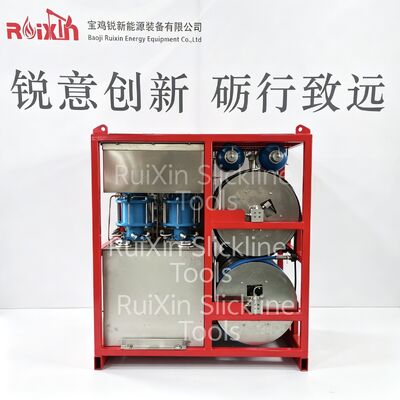

Hệ thống bơm phun mỡ điều khiển thủy lực Slickline PCE 5000PSI ～15000PSI Thiết bị có dây API

Hệ thống bơm bơm mỡ thủy lực Slickline PCE 5000PSI ~ 15000PSI Thiết bị dây thép API

I. Tổng quan

Phần bơm mỡ được thiết kế để cung cấp hệ thống áp lực và hồi lưu cho ống bơm mỡ và đầu bịt kín bơm mỡ. Khi dây hoặc cáp đang hoạt động, mỡ áp suất cao từ bơm bơm mỡ đi vào phần dưới của ống hạn chế lưu lượng và chảy lên trên, cuối cùng được xả ra từ cửa xả phía trên của ống lưu lượng. Điều này tạo ra giá trị áp suất cao trong ống hạn chế lưu lượng, đạt được mục đích bôi trơn cáp (hoặc dây) và bịt kín áp suất giếng khoan.

Phần điều khiển thủy lực chủ yếu bao gồm bơm dầu, bộ tích áp, van định hướng, van an toàn và các thiết bị hỗ trợ khác, cho phép thiết bị chuyển đổi nhanh chóng và an toàn cho van chống phun trào, hộp điều khiển chống phun trào, bộ giữ trên, bộ giữ dưới, thiết bị chống rơi, v.v. Tất cả các thao tác được tích hợp trên bảng điều khiển, giúp thao tác thuận tiện.

II. Thông số kỹ thuật chính

1. Quy cách và Model: YK-70/21-Y;

2. Áp suất đầu ra định mức: 70 MPa;

3. Áp suất khí dẫn động: 0,7 - 1 MPa;

4. Đầu ra thủy lực: 21 MPa;

III. Đặc điểm cấu trúc

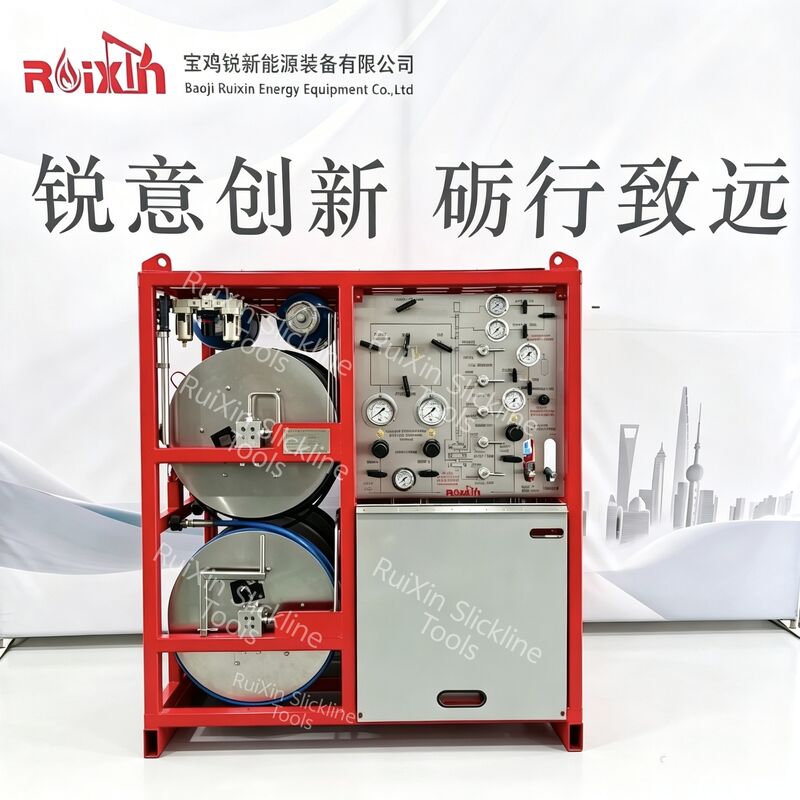

1. Bơm phun thủy lực được chia thành ba hệ thống chính: cụm nạp, hệ thống phun và hệ thống điều khiển thủy lực, tất cả đều được lắp đặt trên cùng một khung;

2. Cụm nạp chủ yếu bao gồm van chính nguồn khí, đường ống, bộ điều chỉnh áp suất, v.v.;

3. Hệ thống phun chủ yếu bao gồm bơm phun, van kim áp suất cao, thùng bơm, thùng BOP, ống phun, thùng xả và cụm đường ống, v.v.;

4. Hệ thống điều khiển thủy lực chủ yếu bao gồm bơm dẫn động thủy lực, bộ tích áp, van điều khiển, ống thủy lực, thùng và cụm đường ống, v.v.

5. Cả hệ thống bơm mỡ và hệ thống thủy lực đều được trang bị bể chứa dầu (mỡ) riêng (có thể tùy chọn cung cấp hộp chứa).

6. Bơm bơm mỡ và bơm dẫn động thủy lực được dẫn động bằng khí nén để bơm/hút mỡ.

7. Hệ thống bơm mỡ và hệ thống điều khiển thủy lực có thể hoạt động độc lập hoặc đồng thời.

Bất kỳ kích thước nào cũng có thể được tùy chỉnh theo yêu cầu của khách hàng

Chú ý

Bảo trì và sửa chữa

1. Thường xuyên thêm dầu bôi trơn vào bộ phun dầu trong hệ thống nạp. Nên sử dụng dầu N32 (20#) vào mùa đông và dầu N46 (30#) vào mùa hè;
2. Thường xuyên kiểm tra độ kín của đường ống.
