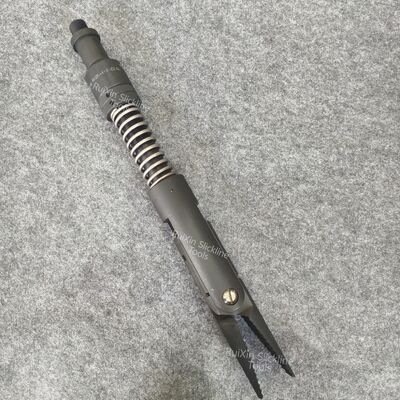

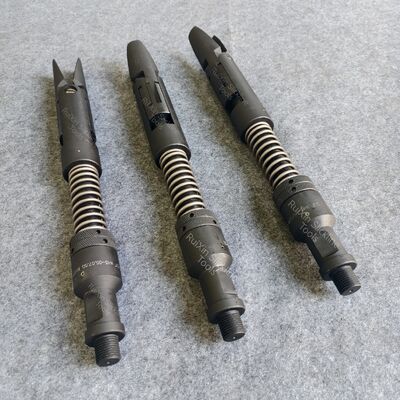

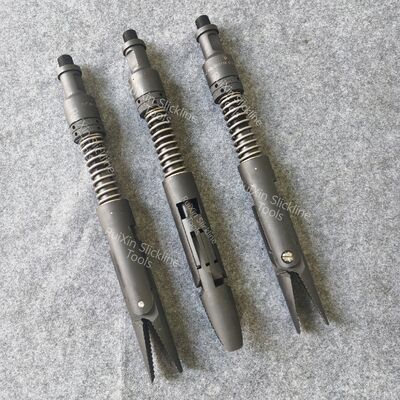

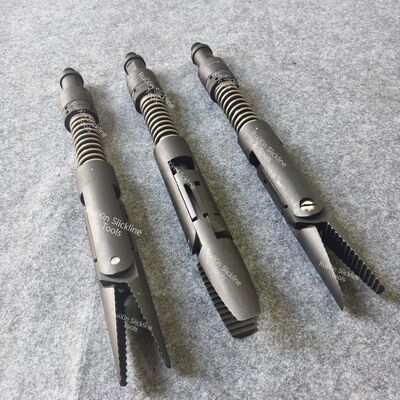

Dụng cụ kẹp cá sấu Wireline 2.3 inch Tiêu chuẩn API

Đường dây 2.3Inch Alligator Grab Slickline Tools API Spec

Lời giới thiệu

Gói cá sấu phù hợp để sử dụng trong các hoạt động dây. Chúng có thể được sử dụng để kẹp các vật thể không chuẩn, ngoại quốc, các mặt hàng đặc biệt hoặc công cụ mà không có cổ đánh cámột loại công cụ vận hành.Ví dụ, hình vuông, tròn, một loại công cụ kẹp kéo mà không thể được sử dụng với các công cụ từ tính mạnh hoặc công cụ ném và lấy tiêu chuẩn

đặc điểm cấu trúc

  Chạm cá sấu chủ yếu bao gồm cổ cá, xoắn, hạt điều chỉnh, lò xo, tay áo váy, chân trục, móng vuốt, chân hình trụ và chân clip, v.v.
Khi tay áo váy được di chuyển lên và xuống, móng vuốt được lắp đặt trên nó có thể trượt dọc theo chân trụ trên trục và xoay xung quanh chân trục,do đó hoàn thành các hành động mở và đóng; pin clip (hoặc pin) giữ móng vuốt trong vị trí mở bằng cách kết nối trục và tay áo váy; bằng cách điều chỉnh đinh điều chỉnh và nén mùa xuân,có thể đạt được các mức độ khác nhau của lực kẹp. Khi cắt clip pin (hoặc release pin của trọng lượng dây công cụ được hạ xuống) được lắc xuống, tay áo váo di chuyển xuống dưới lực của mùa xuân,làm cho móng vuốt nhanh chóng đóng và kẹp các downhole vật thể nước ngoài.

sử dụng

1- Trói con cá sấu.nắm lấyđến chuỗi công cụ cơ bản;
2. Tháo nốt điều chỉnh;
3. Lắp đặt chân clip (hoặc sử dụng một thanh sắt mỏng để đẩy nó vào lỗ váy từ đầu lớn của chân để đảm bảo nó)
4. Điều chỉnh đinh điều chỉnh và nén mùa xuân đến vị trí thích hợp;
Lưu ý: Khoảng cách nén của mùa xuân phải lớn hơn chuyển động xuống phía dưới dự kiến của váy; nếu không, hàm sẽ không thể nắm chặt cá bị mắc kẹt.
5. Giảm công cụ; sau khi đạt đến vị trí, thực hiện tác động xuống để cắt chân clip (hoặc giảm trọng lượng của dây công cụ để giải phóng chân);
6. Nâng công cụ lên; nếu công cụ gặp kháng cự, thực hiện tác động lên để nâng nó lên bề mặt.
Lưu ý: Khi lắp ráp và hạ dụng cụ, nếu kẹp cá sấu ở vị trí mở,không có phần nào của cơ thể người vận hành nên nằm dưới lò xo để ngăn chặn clip cá sấu vô tình cắt clip pin (hoặc thả pin) và gây thương tích.

Bất kỳ kích thước nào cũng có thể được tùy chỉnh theo yêu cầu của khách hàng.

Bảo trì và chăm sóc:

Sau khi sử dụng, hãy nhanh chóng loại bỏ các vết dầu, mảnh vụn và hạt cát để tránh cản trở chuyển động của công cụ.
